Produktoversigt

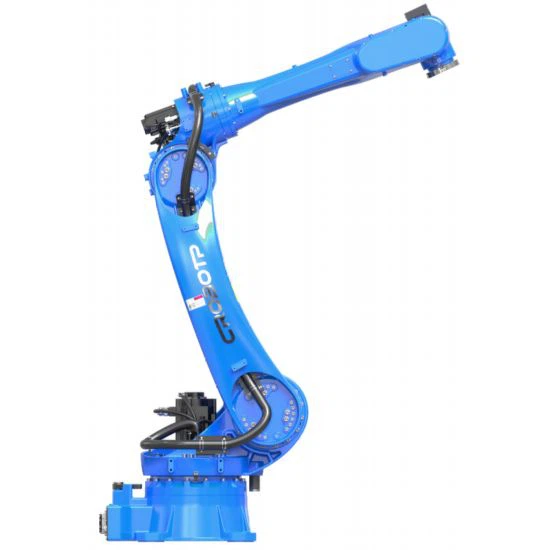

Vores seks-Axis Handling Robot Arm (Model: CRP-RH35-100) repræsenterer banebrydende inden for industriel automatisering og tilbyder uovertruffen fleksibilitet og ydeevne i materialehåndteringsapplikationer. Denne avancerede seksaksede robot kombinerer enestående rækkevidde med robust nyttelastkapacitet og leverer præcis og stabil drift på tværs af forskellige industrielle scenarier. Med sit innovative design og alsidige konfigurationsmuligheder er denne håndteringsrobotarm konstrueret til at udmærke sig i krævende produktionsmiljøer og give producenterne pålidelige automatiseringsløsninger til komplekse håndteringsopgaver.
Funktionelle funktioner
● Udvidet rækkevidde med forbedret stabilitet
Med et imponerende armspænd på 3,5-meter med høj stiv konstruktion leverer denne seks-akse robot en stærk belastningskapacitet på op til 100 kg og exceptionelt stabil drift til tunge håndteringsopgaver.
● Avanceret hularmsdesign
Den innovative hule armstruktur inkorporerer indbyggede-håndledskabler, hvilket eliminerer problemer med interferens med naboudstyr og sikrer uafbrudt drift i overfyldte produktionsmiljøer.
● Kompakt indbygget-motorkonfiguration
Med armmotorer integreret internt bevarer robotten et strømlinet udseende, samtidig med at den muliggør drift i trange rum og giver mere fleksible bevægelsesmuligheder.
● Multi-applikationskonfigurationsindstillinger
Tilbyder alsidige valgfri konfigurationer skræddersyet til brugerscenarier, hvilket muliggør applikationer på tværs af punktsvejsning, håndtering, slibning og montage af produktionslinjer.
● Specialiseret fleksibel robotkabling
Hovedkablet anvender specialiseret fleksibel robotkabelteknologi, hvilket sikrer holdbarhed og pålidelighed ved kontinuerlige håndteringsoperationer.
● Overlegen EMC/EMI-ydelse
Indbygget-tre-filter forbedrer den elektromagnetiske kompatibilitet og ydeevnen for elektromagnetisk interferens markant for stabil drift i industrielle miljøer.
● Højtydende-bevægelsessystem
Inkorporerer servomotorer med høj-hastighed og høj-overbelastningskapacitet, præcisionsreducere til RV og avancerede anti-vibrationskontrolstrategier for at minimere cyklustider og optimere håndteringseffektiviteten.
Robotkroppens tekniske parametre
|
Model |
CRP-RH35-100 |
|
|
Armform |
Lodrette flerled |
|
|
Frihedsgrad |
6 akse |
|
|
Maksimal nyttelast |
100 kg |
|
|
Maksimal rejse |
Akse 1 |
-180 grader ~180 grader |
|
Akse 2 |
-76 grader ~64 grader |
|
|
Akse 3 |
-74 grader ~100 grader |
|
|
Akse 4 |
-200 grader ~200 grader |
|
|
Akse 5 |
-125 grader ~125 grader |
|
|
Akse 6 |
-360 grader ~360 grader |
|
|
Maksimal hastighed |
Akse 1 |
100 grader /S |
|
Akse 2 |
100 grader /S |
|
|
Akse 3 |
85 grader /S |
|
|
Akse 4 |
105 grader /S |
|
|
Akse 5 |
120 grader /S |
|
|
Akse 6 |
200 grader /S |
|
|
Tilladt drejningsmoment |
Akse 4 |
720 N.m |
|
Akse 5 |
720 N.m |
|
|
Akse 6 |
400 N.m |
|
|
Tilladt inertimoment |
Akse 4 |
80 kg.m² |
|
Akse 5 |
80 kg.m² |
|
|
Akse 6 |
35 kg.m² |
|
|
Gentagen positioneringsnøjagtighed |
±0,06 mm |
|
|
Maksimal rækkevidde |
3503 mm |
|
|
Robot kropsvægt |
1390 kg |
|
|
Installationstilstand |
Jord |
|
|
Støjniveau |
<80dB(A) |
|
|
Kropsgrænseflade |
Reserveret IO |
26 Pin |
|
Reserveret gas |
2*φ12mm |
|
|
Installationsmiljø |
Omgivelsestemperatur |
0-45 grader |
|
Relativ luftfugtighed |
20%-80%RH (ingen kondensering) |
|
|
Vibration |
Under 0,5G |
|
|
Andre |
Robotinstallation skal være væk fra: brændbare eller ætsende væsker eller gasser, elektriske interferenskilder |
|
|
IP niveau |
Krop IP54, håndled IP67 |
|
|
Fordel funktioner |
Kompakt struktur, høj hastighed, høj præcision, høj stivhed, høj levetid, høj udvidelsesmuligheder og nem betjening |
|
|
Anvendelse |
Håndtering, palletering, afpalletering, skæring, slibning |
|
|
El-skabskonfiguration |
G15A |
|

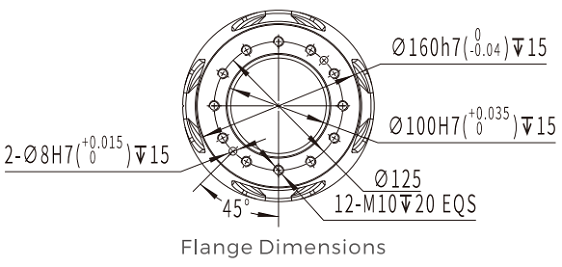

Installationsgrænsefladediagram
Diagram for bevægelsesområde
FAQ
Sp.: Hvad er den maksimale nyttelastkapacitet og rækkevidde for CRP-RH35-100-modellen?
A: Denne robotarm til håndtering af seks-akser har en armspænd på 3,5-meter med en maksimal nyttelastkapacitet på 100 kg (som angivet i modelnummeret), hvilket gør den ideel til krævende industrielle håndteringsapplikationer.
Q: Hvordan gavner den hule armstruktur robottens ydeevne?
Sv: Den hule armstruktur med indbyggede-håndledskabler forhindrer interferens med perifert udstyr, hvilket gør det muligt for denne seks-akse robot at fungere problemfrit i overfyldte produktionsmiljøer uden problemer med kabler.
Spørgsmål: Hvilke typer applikationer er denne seks-akse robot velegnet til?
A: Denne alsidige håndteringsrobotarm kan konfigureres til forskellige applikationer, herunder punktsvejsning, materialehåndtering, slibning og monteringsoperationer, hvilket gør den til en omfattende løsning til forskellige produktionsbehov.
Spørgsmål: Hvordan forbedrer det indbyggede-motordesign robottens muligheder?
A: Armmotorens indbyggede-design skaber en kompakt profil, der gør det muligt for denne seks{1}}akse robot at fungere effektivt på begrænsede pladser og samtidig bevare fleksible bevægelsesmuligheder til komplekse håndteringsopgaver.
Q: Hvad gør denne robot velegnet til elektromagnetisk følsomme miljøer?
Sv: Det indbyggede-tre-filter forbedrer EMC- og EMI-ydeevnen betydeligt, hvilket sikrer, at denne håndteringsrobotarm fungerer pålideligt i elektrisk støjende industrielle miljøer uden at påvirke følsomt udstyr i nærheden.
Spørgsmål: Hvordan optimerer bevægelseskontrolsystemet håndteringseffektiviteten?
Sv: Kombinationen af-højhastighedsservomotorer, præcisionsreduktionsreduktioner for autocampere og anti-vibrationskontrolstrategi gør det muligt for denne seks--akse robot at opnå hurtigere cyklustider og mere jævn drift, hvilket væsentligt forbedrer håndteringseffektiviteten.
